防火門監控系統
一、
設計依據
《火災自動報警系統設計規范》------GB 50116-2013
《防火門監控器》------GB 29364-2012
《民用建筑電氣設計規范》------JGJ 16-2008
《建筑設計防火規范》------GB 50016-2014
二、
設計原則（青鳥）
參考《建筑設計防火規范》6.5.1中提到“1.設置在建筑內經常有人通行處的防火門宜采用常開防火門”和《火災自動報警系統設計規范》4.6.2中“疏散通道上各防火門的開啟、關閉及故障狀態信號應反饋至防火門監控器”的原則，需要監控的防火門一般會設計在樓梯間、合用前室、疏散通道、防火分區之間等處；現根據建筑功能的不同將其歸納為以下幾類：
1、
住宅類建筑防火門設計
l
地上和地下部分宜設置為常閉防火門
2、
辦公、商業類建筑防火門設計
l
地上部分合用前室、人員疏散走道處宜設置為常開防火門
l
由合用前室通往樓梯間的門宜設置為常閉防火門
l
地下部分合用前室宜設置為常開防火門
l
兩個防火分區之間（經常有人通行）宜設置為常開防火門
l
其余區域宜設置為常閉防火門
三、

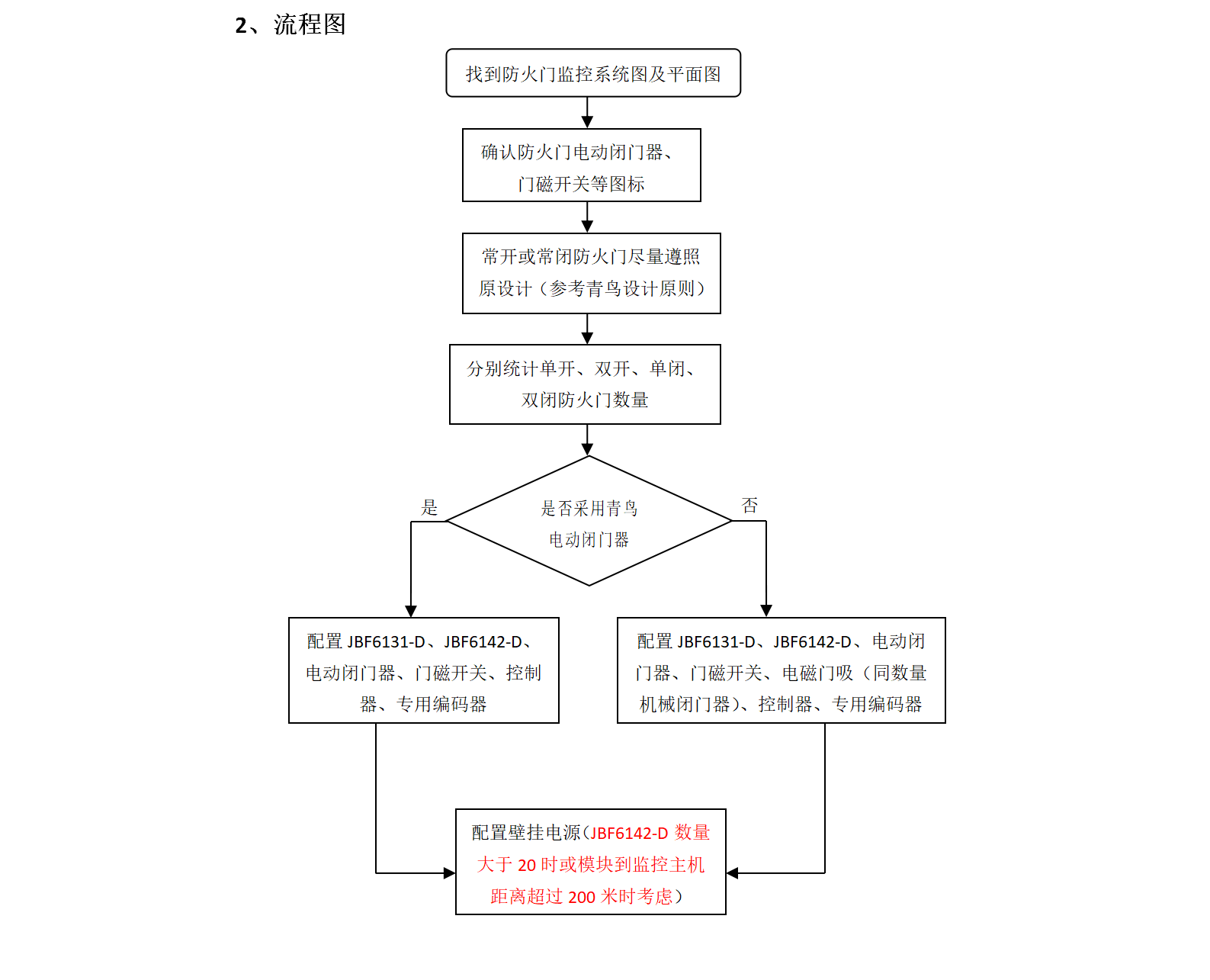

統計數量
1、
圖標識別
1、
主機及壁掛電源配置原則
l
單臺主機容量252點=信號輸入模塊（JBF6131-D）+信號輸入/輸出模塊（JBF6142-D）+信號輸入/輸出模塊（JBF6141-D）
l
壁掛電源配置
JBF6142-D數量為20只以下時無需配置壁掛電源
JBF6142-D數量為20-40只時配置1臺5A壁掛電源
JBF6142-D數量為40-80只時配置1臺10A壁掛電源
1、
模塊配接方式
|
模塊型號 |
模塊名稱 |
防火門類型 |
配接設備 |
工作原理 |
備注 |
|
JBF6131-D |
輸入接口
模塊 |
常閉防火門 |
門磁開關 |
|
|
|
JBF6141-D |
輸入/輸出接口模塊 |
常開防火門 |
電磁釋放器（鏈?zhǔn)剑?/td>
|
脈沖給電關門 |
|
|
電動閉門器（帶機械定位） |
脈沖給電關門 |
|
|
JBF6142-D |
輸入/輸出接口模塊 |
常開防火門 |
電動閉門器 |
斷電關門 |
如果電動閉門器（電磁門吸）自帶關門到位反饋觸點，無需配接門磁開關。 |
|
電磁門吸 |
斷電關門 |
2、
注意事項
l
目前多數防火門所采用的電動閉門器均可按照65KG進行配置；
l
目前多數常開式防火門均可按電動閉門器設計，采用電磁釋放器式的較少；
l
常開防火門采用電磁釋放器控制時需單獨配置門磁開關；#p#分頁標題#e#
l
雙常開防火門在配置兩套電動閉門器時，需配置左右各一套。單常開防火門按照開門方向配置電動閉門器。#p#分頁標題#e#
l
目前市面上多數廠家設計防火門監控系統時都采用防火門監控分機，當采用青鳥防火門監控系統時，無需配置監控分機，但要考慮壁掛電源的配置；
www.83847h.cn
JBF-61S20 防火門監控器
1.1 特點：
? 內置 32 位嵌入式 ARM 微處理器，確?？刂破鬟\(yùn)行更加穩定、快捷；
? 7 寸真彩液晶顯示屏，用戶界面引入 GUI 設計理念，使得人、機交互更加直接、友善；
? 支持以太、USB 等功能擴展，具備 PC 機數據上傳、下載功能和 USB 方式的數據下載；
? 無縫兼容青鳥火災報警控制器互聯協議，火警及故障信息可與青鳥火災報警控制器互
聯、互通；
? 防火門監控器采用業內最先進的回路協議，該協議支持“沖突避讓”及“搶占機制”，
聯動實時響應，聯動啟動僅需 0.5S（含防干擾延時）；
? 具有多主或主從方式聯網功能，網絡最多支持 99 臺主機互聯；
? 60 個手動直啟按鍵，每個手動按鍵可以編程控制 1 個防火門或者一個分區，每個直啟
按鍵對應 2 個指示燈，共 120 個直啟指示燈，可同時顯示 60 個門的實時狀態，方便、
直觀、一覽無余；
? 在線檢查部件是否重碼編址，對于重碼編址或錯誤編址的現場部件，可通過主機對其重
新編址；
? 回路數據傳輸采用低碼速，高效率傳輸，穩定可靠，控制類接口工作電壓范圍寬，
16V~30V 均能可靠工作。
1.2 功能
? 接收火警
與火災報警控制器聯網后，可以實時監測系統內部各執行構件的連接狀態，接收來自火
災報警控制器的火警信息，通過聯動編程，控制防火門動作。 防火門監控器通過外 CAN 接收火災報警控制器的報警信息，判斷報警部件地址是否在
已登記的接收火警地址段的范圍內，如果是，在屏幕上顯示火警信息，再查找聯動編程，如
果該地址與防火門有聯動關系，則控制相應的門動作。
? 故障報警
總線盤故障、回路板故障及模塊故障時，故障信息界面顯示相應的故障，同時故障指示
燈長亮；如果常開門被非法關閉、常閉門被非法打開、常閉門無反饋、常開門未啟動時有反
饋、常開門啟動后無反饋時，故障信息界面顯示門故障，同時門故障指示燈長亮。
? 門的屏蔽與開放
系統運行過程中有防火門發生損壞，在更新部件之前可將其屏蔽，更新部件后再開放。
被屏蔽的部位不再動作，并且監控器不再接收其故障信息。只要系統中有部位被屏蔽了，面
板上的屏蔽指示燈就會長亮。
? 查詢部位信息
指定被查詢部位后，屏幕上顯示該部位全部信息：地址、類型、現場地址編碼、當前信
號值、近期工作點、是否被屏蔽、當前狀態、漢字注釋等。
? 查詢歷史記錄
通過此功能可以查詢到監控器開關機、復位、火警、各種故障、聯動設備啟動及停止等
歷史記錄信息。
? 主備電源
監控器有浮充備用電池組。當監控器運行時，應將電源的主、備電開關打開。當主電工
作時，監控器會自動對備用電池組充電；當主電斷電時，監控器會自動切換到電池供電。在
主電供電時，面板“主電運行”燈亮；備電供電時，“備電運行”燈亮。在備電供電期間，
監控器面板上“
