GW810UVIR2點型紫外/紅外復合火焰探測器使用說明書
1 概述
GW810UVIR2點型紫外/紅外復合火焰探測器（以下簡稱火焰探測器），提供了新一代的火焰探測能力和技術標準。火焰探測器使用了一顆日光盲型紫外傳感器和兩顆低噪聲紅外熱釋電傳感器，再通過內置的32位微處理器和專利信號處理算法，更加有效的區分出真實的火焰輻射與干擾源，也極大程度的降低了環境因素對探測器的影響；探測器可設置多個報警閾值等級，滿足更多場合的不同需求；GW810UVIR2火焰探測器是通過廣泛市場調研和采集客戶反饋信息，通過大量的試驗數據，在當前市場廣泛應用火焰探測器基礎上，對硬件電路和軟件算法都做了較大改善。
2 主要特性
1. 內置高速、低功耗、高性能32位高精度數據處理芯片。
2. 采用進口日光盲紫外傳感器和低噪聲紅外熱熱釋電傳感器。
3. 多級報警閾值適用更多場合。
4. 最大探測視角120°。
5. 探測距離達50米以上。
6. 完善的算法最佳的結合了火焰探測和誤報警能力。
7. 防爆設計適用于隧道及危險區域工業場所使用。
8. 低維護成本，易于更新改進。
結構與安裝
警告：安裝探測器之前，請切斷探測器供電線路的電源。
注意：所有接線必須符合有關標準法規。
注意：如探測器安裝在防暴區域，探測器的連線應是功率限制連接，并受到控制?；鹧嫣綔y(cè)器的設置以《火災自動報警設計規范》（GB50116-2013）為準。
檢查外部連接線是否開路、短路故障。

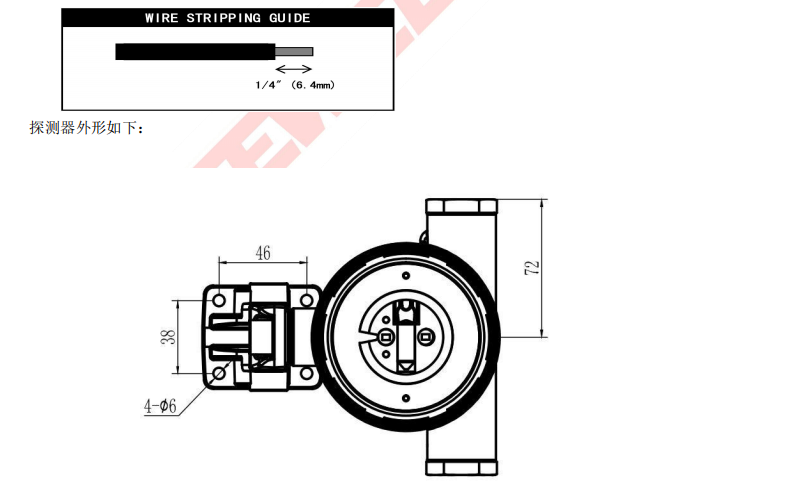

將探測器按下圖安裝好，并根據保護范圍，適當調整探測器的視角角度。
注意：所有連線均采用 1.0 平方以上的電線，連接線末端剝?nèi)ゴ蠹s 6mm 的絕緣護套，連接到
BTF810-UVIR2 火焰探測器的接線端子上。
告誡：過多地或過少地暴露導線可能引起錯誤的連接。
