5.1 菜單項功能及操作
系統正常監視狀態的主界面只顯示當前系統的電子時鐘信息，如圖5-1所示。在監視主界面下，輕按“菜
單”鍵顯示主菜單，主菜單包含“音樂”、“錄音”、“系統設置”、“數據交互”4個子菜單。如圖5-2所示。
圖5-1 圖5-2
5.2 音樂菜單
音樂菜單包括“內存目錄”、“U盤目錄”、“錄音”、“音頻輸入”共4個子菜單，在播放USB音樂時，不
要隨意插拔U 盤。必須先退出音樂播放，再進行此操作。以免導致USB內文件丟失，甚至U盤損壞。其界
面如圖5-3所示，在主菜單界面下，按“↑”、“↓”鍵選擇“音樂”，然后按“確認”鍵即可進入音樂菜單
圖5-3
消防應急廣播設備備注：沒有U盤插入時，子菜單中不出現“U盤目錄”；長按“菜單”鍵從當前菜單退出到上一級菜單。
5.2.1 內存目錄
內存目錄包括“ROOT”、“System Volume Informatio”、“RECORD”、“FIRE”共 4 個子目錄，其中“ROOT”、
“System Volume Informatio”為系統自帶目錄，不能修改和存儲，RECORD 子目錄是存放錄音文件的子目錄，
FIRE 子目錄是存放應急音源文件的子目錄, RECORD、FIRE 子目錄均可查詢和播放，如圖 5-4 所示，在音樂
界面下，按“↑”、“↓”鍵選擇“內存目錄”，按“確認”鍵即可進入“內存目錄”界面
圖5-4
在“內存目錄”界面下，按“↑”、“↓”鍵選擇“RECORD”，按“確認”鍵，再按“↑”、“↓”鍵
選擇“MUSIC”，再按“確認”鍵，即可查音源文件。按“↑”、“↓”鍵選擇需要播放的報警音源，按“確
認”鍵即可播放報警音源，如圖5-5所示
圖5-5
5.2.2 U 盤目錄
U盤目錄播放與內存目錄播放類似，不再贅述
5.2.3 錄音
錄音子目錄顯示的文件是來自RECORD，此處界面顯示文件是從最新錄音文件開始顯示，按照時間倒序
排列，播放操作與內存目錄類似，如圖5-7所示。
圖5-7
5.2.4 音頻輸入
音頻輸入即播放線性音源輸入（LINEIN）的音頻信號，如圖 5-8 所示
圖5-8
5.2.5 播放循環模式
音樂播放可選擇4種循環模式（單曲循環、目錄循環、全部循環、隨機播放），如圖5-9所示。
圖5-9
在音樂處于播放狀態時（非暫停），輕按“菜單”鍵，進入“模式”選擇界面，按“↑”、“↓”鍵選擇“循#p#分頁標題#e#
環模式”，按“確認”鍵，進入“循環模式”選擇界面，根據個人喜好，按“↑”、“↓”鍵選擇相應的模
式，按“確認”鍵保存并退出。
輕按“菜單”鍵從當前菜單退出到上一級菜單。
5.3 錄音
此功能為用戶預置錄音操作，如圖5-11所示，在主菜單界面下，按“↑”、“↓”鍵選擇“錄音”，按“確
認”鍵即可進入錄音狀態。按“放音”鍵暫停錄音，再按“菜單”鍵繼續錄音，當用戶錄音完畢，可長按
“菜單”鍵保存錄音并退出。
FIRXXX為預錄音文件名，可設置為應急播放的音源文件，也可在“音樂-錄音”此路徑找到并播放
圖5-11
消防應急廣播設備備注：系統可保存不少于30分鐘時長的錄音文件。單個錄音文件時長最短為1分鐘，最長可設置為30
分鐘，最大錄音文件數10個，且每個文件最大30分鐘。出廠默認單個錄音文件時長為3分鐘。
5.4 系統設置
系統設置包含了關鍵應用設置目錄，主要介紹“系統時間”、“應急音源設置”、“錄音音量調節”、“最
大錄音時間”、“對比調節”、“固件版本”、“廣播盤配置”、“密碼設置”等幾個設置，如圖5-12所示
圖5-12
在主菜單界面下，按“↑”、“↓”鍵選擇“系統設置”，進入輸入密碼界面，按“↑”、“↓”鍵選擇
第一位數字密碼，然后按“確認”鍵，再按“↑”、“↓”鍵選擇第二位數字密碼，再按“確認”鍵，再按
“↑”、“↓”鍵選擇第三位數字密碼，再按“確認”鍵進入“系統設置”界面。（備注：出廠密碼“111”）
輕按“菜單”鍵從當前菜單退出到上一級菜單。
5.4.1 系統時間
系統時間即設置本機的電子時鐘，包括年、月、日、時、分、秒等，如圖5-13所示
圖5-13
在“系統設置”界面，按“↑”“↓”鍵選擇“系統時間”，按“確認”鍵，再通過“↑”“↓”鍵選
擇年份，按“確認”鍵，再通過“↑”“↓”鍵選擇月份，按“確認”鍵，依次選擇日，時，分，秒設置，
最后按“確認”鍵保存設置，并返回上一級菜單。
5.4.2 應急音源設置
設置應急廣播狀態時播放的音頻文件，只能選擇內存中的音頻文件或者外部 LINEIN 音源輸入。在“系
統設置”界面，按“↑”“↓”鍵選擇“應急音源設置”，按“確認”鍵, 選擇“內存音源”，按“確認”鍵，
再按“↑”“↓”鍵選擇音頻文件或其它文件夾，如“FIRE”文件夾，按“確認”鍵，再按“↑”“↓”鍵
選擇“FIRE.MP3”音源，按“放音”鍵確認選擇文件，再按“確認”鍵，確認保存選擇的文件，從當前菜

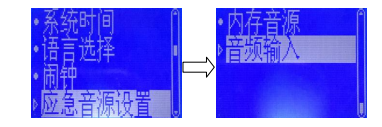

單退出到上一級菜單。設置示例如圖 5-14。如要設置為外部 LINEIN，操作示例見圖 5-15，不再贅述。
圖 5-14
#p#分頁標題#e#
圖5-15
5.4.3 錄音音量調節
錄音音量調節主要設置麥克風應急廣播和預錄音時的錄音大小。如圖 5-16 所示，在“系統設置”界
面,，按“↑”“↓”鍵選擇“錄音音量調節”，按“確認”鍵，再按“音量+”或“音量-”鍵設置錄音音量
大小（最小為 1，最大為 15），最后按“菜單”鍵保存，并從當前菜單退出到上一級菜單
圖 5-16
5.4.4 最大錄音時間
最大錄音時間主要設置單個預錄音的最大時長。如圖5-17所示，在“系統設置”界面，按“↑”“↓”
鍵選擇“最大錄音時間”，按“確認”鍵，再按“音量+”或“音量-”鍵設置單個預錄音時長（最短為1分
鐘，最大為30分鐘），按“菜單”鍵保存，并從當前菜單退出到上一級菜單。
圖5-17
5.4.5 對比調節
用于設置畫面對比度，如圖5-18所示，在“系統設置”界面，按“↑”“↓”鍵選擇“對比調節”，按
“確認”鍵，再按“音量+”或“音量-”鍵設置對比度（最小為1，最大為15），按“菜單”鍵保存，并從
當前菜單退出到上一級菜單。
圖5-18
5.4.6 固件版本
查看本機的固件版本號，如圖5-19所示，在“系統設置”界面，按“↑”“↓”鍵選擇“固件版本”，
按“確認”鍵即可查看固件版本號。按“菜單”鍵從當前菜單退出到上一級菜單。
圖5-19
5.4.7 廣播盤配置
裝接線完畢，必須進行
廣播盤配置，在“系統設置”界面，按“↑”“↓”鍵選擇“廣播盤配置”，然后按
“確認”鍵進入如圖5-20所示的配置界面。
圖5-20
揚聲器設置界面如圖5-21所示，選擇“揚聲器設置”，按“確認”鍵，再按“放音”鍵完成配接揚聲器的
匹配參數
圖5-21
圖5-22
選擇“回路設置”選項，按“確認”鍵，再按“↑”“↓”鍵設置分區 1 回路號（01-64），按“確認”
鍵進入地址 1 設置界面，按“↑”“↓”設置地址 1 邏輯號（01-200），按“確認”鍵進入分區 2 對應回路#p#分頁標題#e#
號設置界面，按“↑”“↓”設置分區 2 回路號（01-64）按“確認”鍵，再按“↑”“↓”設置地址 2 邏
輯號（01-200），再按“放音”鍵保存設置，即完成回路設置。
本機地址設置如圖 5-23 所示
圖 5-23
選擇“本機地址”選項，按“確認”鍵，再按“↑”“↓”鍵設置本機地址（1-99），再按“放音”鍵完
成本機地址設置。
5.5 數據交互
數據交互主要實現數據在內存-內存，內存-U盤，U盤-內存，U盤-U盤之間交互，如圖5-24所示。
圖5-24
操作說明：在主菜單界面下，按“↑”、“↓”鍵選擇“數據交互”，然后按“確認”鍵進入輸入密碼
界面，按“↑”、“↓”鍵選擇第一位數字密碼，然后按“確認”鍵，再按“↑”、“↓”鍵選擇第二位數字
密碼，再按“確認”鍵，再按“↑”、“↓”鍵選擇第三位數字密碼，再按“確認”鍵進入“數據交互”界
面。（備注：出廠密碼“111”）數據交互需要3個步驟：
步驟1選擇拷貝數據，如圖5-25所示，在“數據交互”界面，按“↑”、“↓”鍵選擇“選擇拷貝數據”，
按“確認”鍵，按“↑”、“↓”鍵選擇“內存目錄”，再按“確認”鍵，按“↑”、“↓”鍵選擇“FIRE”
文件夾，按“確認”鍵，按“↑”、“↓”鍵選擇“FIRE.MP3”音源文件，按“放音”鍵選擇，最后按“確
認”鍵保存并退出。
圖5-25
步驟2選擇目標目錄，如圖5-26所示，在“數據交互”界面，按“↑”、“↓”鍵選擇“選擇目標目錄”，
按“確認”鍵，按“↑”、“↓”鍵選擇“U盤目錄”，再按“確認”鍵，按“↑”、“↓”鍵選擇“ROOT”
文件夾，按“放音”鍵選擇，最后按“確認”鍵保存并退出。
圖5-26
步驟3執行數據交互，如圖5-27所示，在“數據交互”界面，按“↑”、“↓”鍵選擇“執行數據交互”，
按“確認”鍵，然后再“確認”鍵，數據交互完畢自動退出并返回到上一級菜單。
圖5-27
備注：內存-內存，U盤-內存，U盤-U盤之間交互與上述步驟相同。
刪除文件主要是刪除一些非必要文件，如圖5-28所示
圖5-28
選擇刪除文件，按“確認”鍵，按“↑”、“↓”鍵選擇“U盤目錄”或者“內存目錄”，按“確認”鍵，
按“↑”、“↓”鍵選擇要被刪除文件的所屬文件夾，再按“確認”鍵，按“↑”、“↓”鍵選擇要被刪除的
文件，按“放音”鍵選擇，最后按“確認”鍵刪除并退出。
